画像分類モデルの量子化#

この Jupyter ノートブックはオンラインで起動でき、ブラウザーのウィンドウで対話型環境を開きます。ローカルにインストールすることもできます。次のオプションのいずれかを選択します:

このチュートリアルでは、NNCF を使用して画像分類モデルに INT8 量子化を適用する方法を示します。Cifar10 データセットでトレーニングされた MobileNet V2 モデルを使用します。このコードは、カスタムモデルやデータセットに拡張できるように設計されています。このチュートリアルでは、NNCF でモデルの量子化を実行するため OpenVINO バックエンドを使用します。PyTorch モデルに量子化を適用する方法に興味がある場合は、こちらチュートリアルを確認してください。

このチュートリアルは次のステップで構成されます:

量子化用のモデルを準備します。
データロード機能を定義します。
量子化を行います。
元のモデルと量子化されたモデルの精度を比較します。
元のモデルと量子化されたモデルのパフォーマンスを比較します。
1 枚の画像で結果を比較します。

目次:

モデルの準備
データセットの準備
量子化を実行
- 検証データセットの作成
nncf.quantize を実行して最適化されたモデルを取得
OpenVINO IR モデルをシリアル化
元のモデルと量子化されたモデルの精度を比較
- 推論デバイスの選択
元のモデルと量子化モデルのパフォーマンスを比較

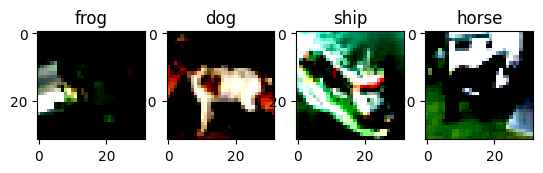

4 枚の写真の結果を比較

import platform

# 必要なパッケージをインストール
%pip install -q "openvino>=2023.1.0" "nncf>=2.6.0" torch torchvision tqdm --extra-index-url https://download.pytorch.org/whl/cpu

if platform.system() != "Windows":
     %pip install -q "matplotlib>=3.4"
else:
     %pip install -q "matplotlib>=3.4,<3.7"

Note: you may need to restart the kernel to use updated packages.
Note: you may need to restart the kernel to use updated packages.

from pathlib import Path

# データとモデルのディレクトリーを設定
DATA_DIR = Path("data")
MODEL_DIR = Path("model")
model_repo = "pytorch-cifar-models"

DATA_DIR.mkdir(exist_ok=True)
MODEL_DIR.mkdir(exist_ok=True)

モデルの準備#

モデルの準備には次の手順があります:

PyTorch モデルをダウンロードします
モデル変換 Python API を使用してモデルを OpenVINO 中間表現形式 (IR) に変換します
変換されたモデルをディスク上でシリアル化します

import sys if not Path(model_repo).exists():
     !git clone https://github.com/chenyaofo/pytorch-cifar-models.git

sys.path.append(model_repo)

Cloning into 'pytorch-cifar-models'...
remote: Enumerating objects: 282, done.[K
remote: Counting objects: 100% (281/281), done.[K
remote: Compressing objects: 100% (96/96), done.[K
remote: Total 282 (delta 135), reused 269 (delta 128), pack-reused 1[K
Receiving objects: 100% (282/282), 9.22 MiB | 24.58 MiB/s, done.
Resolving deltas: 100% (135/135), done.

from pytorch_cifar_models import cifar10_mobilenetv2_x1_0

model = cifar10_mobilenetv2_x1_0(pretrained=True)

OpenVINO は、モデル変換 Python API を使用した OpenVINO 中間表現形式への変換により、PyTorch モデルをサポートします。ov.convert_model は、PyTorch モデル・インスタンスを受け入れ、それを OpenVINO のモデルの openvino.runtime.Model 表現に変換します。オプションで、モデルトレースのヘルパーとして機能する example_input と、モデルを静的形状に変換する input_shape を指定できます。変換されたモデルは、推論のためデバイスにロードする準備ができており、save_model 関数を使用して次回使用するためにディスクに保存できます。モデル変換 Python API の詳細については、このページを参照してください。

import openvino as ov

model.eval()

ov_model = ov.convert_model(model, input=[1, 3, 32, 32])

ov.save_model(ov_model, MODEL_DIR / "mobilenet_v2.xml")

データセットの準備#

torchvision の CIFAR10 データセットを使用します。トレーニング設定から取得したモデルの前処理

import torch
from torchvision import transforms
from torchvision.datasets import CIFAR10

transform = transforms.Compose(
    [
        transforms.ToTensor(),
        transforms.Normalize((0.4914, 0.4822, 0.4465), (0.247, 0.243, 0.261)),
    ]
)
dataset = CIFAR10(root=DATA_DIR, train=False, transform=transform, download=True)
val_loader = torch.utils.data.DataLoader(
    dataset,
    batch_size=1,
    shuffle=False,
    num_workers=0,
    pin_memory=True,
)

Downloading https://www.cs.toronto.edu/~kriz/cifar-10-python.tar.gz to data/cifar-10-python.tar.gz

100%|██████████| 170498071/170498071 [00:06<00:00, 24813999.85it/s]

Extracting data/cifar-10-python.tar.gz to data

量子化を実行#

NNCF は、精度の低下を最小限に抑えながら、OpenVINO でニューラル・ネットワーク推論を最適化する一連の高度なアルゴリズムを提供します。MobileNetV2 を最適化するため、ポストトレーニング・モード (微調整パイプラインなし) で 8 ビット量子化を使用します。最適化プロセスには次の手順が含まれます:

量子化用のデータセットを作成します。
nncf.quantize を実行して、最適化されたモデルを取得します。
openvino.save_model 関数を使用して、OpenVINO IR モデルをシリアル化します。

検証データセットの作成#

NNCF は torch.utils.data.DataLoader インターフェイスと互換性があります。量子化を実行するには、量子化中にモデルに適合する入力データを準備する変換関数を使用して nncf.Dataset オブジェクトに渡す必要があります。この場合、ペア (入力テンソルとラベル) から入力テンソルを選択し、PyTorch テンソルを numpy に変換します。

import nncf

def transform_fn(data_item):
    image_tensor = data_item[0]
    return image_tensor.numpy()

quantization_dataset = nncf.Dataset(val_loader, transform_fn)

INFO:nncf:NNCF initialized successfully.Supported frameworks detected: torch, tensorflow, onnx, openvino

nncf.quantize を実行して最適化されたモデルを取得#

nncf.quantize 関数は、基本的な量子化を実行するためモデルと準備された量子化データセットを受け取ります。必要に応じて、subset_size、preset、ignored_scope などの追加パラメーターを指定して、該当する場合は量子化の結果を改善できます。サポートされているパラメーターの詳細については、このページを参照してください

quant_ov_model = nncf.quantize(ov_model, quantization_dataset)

2024-07-13 00:36:24.894428: I tensorflow/core/util/port.cc:110] oneDNN custom operations are on.You may see slightly different numerical results due to floating-point round-off errors from different computation orders.To turn them off, set the environment variable TF_ENABLE_ONEDNN_OPTS=0.
2024-07-13 00:36:24.926464: I tensorflow/core/platform/cpu_feature_guard.cc:182] This TensorFlow binary is optimized to use available CPU instructions in performance-critical operations.To enable the following instructions: AVX2 AVX512F AVX512_VNNI FMA, in other operations, rebuild TensorFlow with the appropriate compiler flags.
2024-07-13 00:36:25.567707: W tensorflow/compiler/tf2tensorrt/utils/py_utils.cc:38] TF-TRT Warning: Could not find TensorRT

Output()

Output()

OpenVINO IR モデルをシリアル化#

ov.convert_model と同様に、量子化モデルは ov.Model オブジェクトであり、デバイスにロードする準備ができており、ov.save_model を使用してディスク上でシリアル化できます。

ov.save_model(quant_ov_model, MODEL_DIR / "quantized_mobilenet_v2.xml")

元のモデルと量子化されたモデルの精度を比較#

from tqdm.notebook import tqdm
import numpy as np

def test_accuracy(ov_model, data_loader):
    correct = 0
    total = 0
    for batch_imgs, batch_labels in tqdm(data_loader):
        result = ov_model(batch_imgs)[0]
        top_label = np.argmax(result)
        correct += top_label == batch_labels.numpy()
        total += 1
    return correct / total

推論デバイスの選択#

OpenVINO を使用して推論を実行するためにドロップダウン・リストからデバイスを選択します

import ipywidgets as widgets

core = ov.Core()
device = widgets.Dropdown(
    options=core.available_devices + ["AUTO"],
    value="AUTO",
    description="Device:",
    disabled=False,
)

device

Dropdown(description='Device:', index=1, options=('CPU', 'AUTO'), value='AUTO')

core = ov.Core()
compiled_model = core.compile_model(ov_model, device.value)
optimized_compiled_model = core.compile_model(quant_ov_model, device.value)

orig_accuracy = test_accuracy(compiled_model, val_loader)
optimized_accuracy = test_accuracy(optimized_compiled_model, val_loader)

0%|          | 0/10000 [00:00<?, ?it/s]

0%|          | 0/10000 [00:00<?, ?it/s]

print(f"Accuracy of the original model: {orig_accuracy[0] * 100 :.2f}%")
print(f"Accuracy of the optimized model: {optimized_accuracy[0] * 100 :.2f}%")

Accuracy of the original model: 93.61%
Accuracy of the optimized model: 93.57%

元のモデルと量子化モデルのパフォーマンスを比較#

最後に、ベンチマーク・ツールを使用して、FP32 モデルと INT8 モデルの推論パフォーマンスを測定します。 - OpenVINO の推論パフォーマンス測定ツール。

注: より正確なパフォーマンスを得るには、他のアプリケーションを閉じて、ターミナル/コマンドプロンプトで benchmark_app を実行することを推奨します。benchmark_app -m model.xml -d CPU を実行して、CPU で非同期推論のベンチマークを 1 分間実行します。GPU でベンチマークを行うには、CPU を GPU に変更します。benchmark_app --help を実行すると、すべてのコマンドライン・オプションの概要が表示されます。

# 推論 FP16 モデル (OpenVINO IR)
!benchmark_app -m "model/mobilenet_v2.xml" -d $device.value -api async -t 15

[Step 1/11] Parsing and validating input arguments
[ INFO ] Parsing input parameters
[Step 2/11] Loading OpenVINO Runtime
[ INFO ] OpenVINO:
[ INFO ] Build .................................2024.2.0-15519-5c0f38f83f6-releases/2024/2
[ INFO ]
[ INFO ] Device info:
[ INFO ] AUTO
[ INFO ] Build .................................2024.2.0-15519-5c0f38f83f6-releases/2024/2
[ INFO ]
[ INFO ]
[Step 3/11] Setting device configuration
[ WARNING ] Performance hint was not explicitly specified in command line. Device (AUTO) performance hint will be set to PerformanceMode. THROUGHPUT.
[Step 4/11] Reading model files
[ INFO ] Loading model files
[ INFO ] Read model took 9.87 ms
[ INFO ] Original model I/O parameters:
[ INFO ] Model inputs:
[ INFO ]     x (node: x) : f32 / [...] / [1.3,32.32]
[ INFO ] Model outputs:
[ INFO ]     x.17 (node: aten::linear/Add) : f32 / [...] / [1,10]
[Step 5/11] Resizing model to match image sizes and given batch
[ INFO ] Model batch size: 1
[Step 6/11] Configuring input of the model
[ INFO ] Model inputs:
[ INFO ]     x (node: x) : u8 / [N,C,H,W] / [1,3,32,32]
[ INFO ] Model outputs:
[ INFO ]     x.17 (node: aten::linear/Add) : f32 / [...]/ [1,10]
[Step 7/11] Loading the model to the device
[ INFO ] Compile model took 210.66 ms
[Step 8/11] Querying optimal runtime parameters
[ INFO ] Model:
[ INFO ]     NETWORK_NAME:
[ INFO ]     EXECUTION_DEVICES: ['CPU']
[ INFO ]     PERFORMANCE_HINT: PerformanceMode. THROUGHPUT
[ INFO ]     OPTIMAL_NUMBER_OF_INFER_REQUESTS: 12
[ INFO ]     MULTI_DEVICE_PRIORITIES: CPU
[ INFO ]     CPU:
[ INFO ]       AFFINITY: Affinity.CORE
[ INFO ]       CPU_DENORMALS_OPTIMIZATION: False
[ INFO ]       CPU_SPARSE_WEIGHTS_DECOMPRESSION_RATE: 1.0
[ INFO ]       DYNAMIC_QUANTIZATION_GROUP_SIZE: 0
[ INFO ]       ENABLE_CPU_PINNING: True
[ INFO ]       ENABLE_HYPER_THREADING: True
[ INFO ]       EXECUTION_DEVICES: ['CPU']
[ INFO ]       EXECUTION_MODE_HINT: ExecutionMode. PERFORMANCE
[ INFO ]       INFERENCE_NUM_THREADS: 24
[ INFO ]       INFERENCE_PRECISION_HINT: <Type: 'float32'>
[ INFO ]       KV_CACHE_PRECISION: <Type: 'float16'>
[ INFO ]       LOG_LEVEL: Level.NO
[ INFO ]       MODEL_DISTRIBUTION_POLICY: set()
[ INFO ]       NETWORK_NAME: Model2
[ INFO ]       NUM_STREAMS: 12
[ INFO ]       OPTIMAL_NUMBER_OF_INFER_REQUESTS: 12
[ INFO ]       PERFORMANCE_HINT: THROUGHPUT
[ INFO ]       PERFORMANCE_HINT_NUM_REQUESTS: 0
[ INFO ]       PERF_COUNT: NO
[ INFO ]       SCHEDULING_CORE_TYPE: SchedulingCoreType. ANY_CORE
[ INFO ] MODEL_PRIORITY: Priority.MEDIUM
[ INFO ] LOADED_FROM_CACHE: False
[ INFO ] PERF_COUNT: False
[Step 9/11] Creating infer requests and preparing input tensors
[ WARNING ] No input files were given for input 'x'!. This input will be filled with random values!
[ INFO ] Fill input 'x' with random values
[Step 10/11] Measuring performance (Start inference asynchronously, 12 inference requests, limits: 15000 ms duration)
[ INFO ] Benchmarking in inference only mode (inputs filling are not included in measurement loop).
[ INFO ] First inference took 3.59 ms
[Step 11/11] Dumping statistics report
[ INFO ] Execution Devices:['CPU']
[ INFO ] Count: 88356 iterations
[ INFO ] Duration: 15003.01 ms
[ INFO ] Latency:
[ INFO ]     Median: 1.85 ms
[ INFO ]     Average: 1.85 ms
[ INFO ]     Min: 1.20 ms
[ INFO ]     Max: 9.01 ms
[ INFO ] Throughput: 5889.22 FPS

# 推論 INT8 モデル (OpenVINO IR)
!benchmark_app -m "model/quantized_mobilenet_v2.xml" -d $device.value -api async -t 15

[Step 1/11] Parsing and validating input arguments
[ INFO ] Parsing input parameters
[Step 2/11] Loading OpenVINO Runtime
[ INFO ] OpenVINO:
[ INFO ] Build .................................2024.2.0-15519-5c0f38f83f6-releases/2024/2
[ INFO ]
[ INFO ] Device info:
[ INFO ] AUTO
[ INFO ] Build .................................2024.2.0-15519-5c0f38f83f6-releases/2024/2
[ INFO ]
[ INFO ]
[Step 3/11] Setting device configuration
[ WARNING ] Performance hint was not explicitly specified in command line. Device (AUTO) performance hint will be set to PerformanceMode. THROUGHPUT.
[Step 4/11] Reading model files
[ INFO ] Loading model files
[ INFO ] Read model took 14.98 ms
[ INFO ] Original model I/O parameters:
[ INFO ] Model inputs:
[ INFO ]     x (node: x) : f32 / [...]/ [1.3,32.32]
[ INFO ] Model outputs:
[ INFO ]     x.17 (node: aten::linear/Add) : f32 / [...]/ [1,10]
[Step 5/11] Resizing model to match image sizes and given batch
[ INFO ] Model batch size: 1
[Step 6/11] Configuring input of the model
[ INFO ] Model inputs:
[ INFO ]     x (node: x) : u8 / [N,C,H,W] / [1,3,32,32]
[ INFO ] Model outputs:
[ INFO ]     x.17 (node: aten::linear/Add) : f32 / [...]/ [1,10]
[Step 7/11] Loading the model to the device
[ INFO ] Compile model took 318.23 ms
[Step 8/11] Querying optimal runtime parameters
[ INFO ] Model:
[ INFO ]     NETWORK_NAME:
[ INFO ]     EXECUTION_DEVICES: ['CPU']
[ INFO ]     PERFORMANCE_HINT: PerformanceMode. THROUGHPUT
[ INFO ]     OPTIMAL_NUMBER_OF_INFER_REQUESTS: 12
[ INFO ]     MULTI_DEVICE_PRIORITIES: CPU
[ INFO ]     CPU:
[ INFO ]       AFFINITY: Affinity.CORE
[ INFO ]       CPU_DENORMALS_OPTIMIZATION: False
[ INFO ]       CPU_SPARSE_WEIGHTS_DECOMPRESSION_RATE: 1.0
[ INFO ]       DYNAMIC_QUANTIZATION_GROUP_SIZE: 0
[ INFO ]       ENABLE_CPU_PINNING: True
[ INFO ]       ENABLE_HYPER_THREADING: True
[ INFO ]       EXECUTION_DEVICES: ['CPU']
[ INFO ]       EXECUTION_MODE_HINT: ExecutionMode. PERFORMANCE
[ INFO ]       INFERENCE_NUM_THREADS: 24
[ INFO ]       INFERENCE_PRECISION_HINT: <Type: 'float32'>
[ INFO ]       KV_CACHE_PRECISION: <Type: 'float16'>
[ INFO ]       LOG_LEVEL: Level.NO
[ INFO ]       MODEL_DISTRIBUTION_POLICY: set()
[ INFO ]       NETWORK_NAME: Model2
[ INFO ]       NUM_STREAMS: 12
[ INFO ]       OPTIMAL_NUMBER_OF_INFER_REQUESTS: 12
[ INFO ]       PERFORMANCE_HINT: THROUGHPUT
[ INFO ]       PERFORMANCE_HINT_NUM_REQUESTS: 0
[ INFO ]       PERF_COUNT: NO
[ INFO ]       SCHEDULING_CORE_TYPE: SchedulingCoreType. ANY_CORE
[ INFO ] MODEL_PRIORITY: Priority. MEDIUM
[ INFO ] LOADED_FROM_CACHE: False
[ INFO ] PERF_COUNT: False
[Step 9/11] Creating infer requests and preparing input tensors
[ WARNING ] No input files were given for input 'x'!. This input will be filled with random values!
[ INFO ] Fill input 'x' with random values
[Step 10/11] Measuring performance (Start inference asynchronously, 12 inference requests, limits: 15000 ms duration)
[ INFO ] Benchmarking in inference only mode (inputs filling are not included in measurement loop).
[ INFO ] First inference took 1.88 ms
[Step 11/11] Dumping statistics report
[ INFO ] Execution Devices:['CPU']
[ INFO ] Count: 166056 iterations
[ INFO ] Duration: 15001.00 ms
[ INFO ] Latency:
[ INFO ]     Median: 1.01 ms
[ INFO ]     Average: 1.04 ms
[ INFO ]     Min: 0.73 ms
[ INFO ]     Max: 7.22 ms
[ INFO ] Throughput: 11069.66 FPS

4 枚の写真の結果を比較#

# CIFAR10 データセットから可能なすべてのラベルを定義
labels_names = [
    "airplane",
    "automobile",
    "bird",
    "cat",
    "deer",
    "dog",
    "frog",
    "horse",
    "ship",
    "truck",
]
all_pictures = []
all_labels = []

# すべての写真とそのラベルを取得
for i, batch in enumerate(val_loader):
    all_pictures.append(batch[0].numpy())
    all_labels.append(batch[1].item())

import matplotlib.pyplot as plt

def plot_pictures(indexes: list, all_pictures=all_pictures, all_labels=all_labels):
    """Plot 4 pictures.
    :param indexes: a list of indexes of pictures to be displayed.
    :param all_batches: batches with pictures.
    """
    images, labels = [], []
    num_pics = len(indexes)
    assert num_pics == 4, f"No enough indexes for pictures to be displayed, got {num_pics}"
    for idx in indexes:
        assert idx < 10000, "Cannot get such index, there are only 10000"
        pic = np.rollaxis(all_pictures[idx].squeeze(), 0, 3)
        images.append(pic)

        labels.append(labels_names[all_labels[idx]])

    f, axarr = plt.subplots(1, 4)
    axarr[0].imshow(images[0])
    axarr[0].set_title(labels[0])

    axarr[1].imshow(images[1])
    axarr[1].set_title(labels[1])

    axarr[2].imshow(images[2])
    axarr[2].set_title(labels[2])

    axarr[3].imshow(images[3])
    axarr[3].set_title(labels[3])

def infer_on_pictures(model, indexes: list, all_pictures=all_pictures):
    """Inference model on a few pictures.
    :param net: model on which do inference
    :param indexes: list of indexes
    """
    output_key = model.output(0)
    predicted_labels = []
    for idx in indexes:
        assert idx < 10000, "Cannot get such index, there are only 10000"
        result = model(all_pictures[idx])[output_key]
        result = labels_names[np.argmax(result[0])]
        predicted_labels.append(result)
    return predicted_labels

indexes_to_infer = [7, 12, 15, 20] # プロットするには、4 つのインデックスを指定

plot_pictures(indexes_to_infer)

results_float = infer_on_pictures(compiled_model, indexes_to_infer)
results_quanized = infer_on_pictures(optimized_compiled_model, indexes_to_infer)

print(f"Labels for picture from float model : {results_float}.")
print(f"Labels for picture from quantized model : {results_quanized}.")

Clipping input data to the valid range for imshow with RGB data ([0..1] for floats or [0..255] for integers).
Clipping input data to the valid range for imshow with RGB data ([0..1] for floats or [0..255] for integers).
Clipping input data to the valid range for imshow with RGB data ([0..1] for floats or [0..255] for integers).
Clipping input data to the valid range for imshow with RGB data ([0..1] for floats or [0..255] for integers).

Labels for picture from float model : ['frog', 'dog', 'ship', 'horse'].
Labels for picture from quantized model : ['frog', 'dog', 'ship', 'horse'].

../_images/image-classification-quantization-with-output_30_2.png
